《金属粉末注塑成型MIM手册2016版》

发布日期:2017-08-30

为了方便更多朋友了解MIM产业链,小编特整理了《金属粉末注塑成型MIM手册2016版》,该报告主要包括以下部分:

1.MIM的历史

2.基础知识与工艺流程

3.MIM产业链及相关代表企业

4.MIM国内产值及应用领域

5.行业交流




图:MIM件--风轮

一.  MIM的历史

MIM是台湾大学黄坤祥教授在1985年自美国伦斯勒理工学院(RPI)的German教授的粉末冶金实验室开始引入华人圈的技术,终于在2008年,苹果公司开始注意到MIM技术,然后2011年开始使用MIM零件取代传统压铸件作为苹果手机和笔记本计算机的内外部零件,MIM产业在近五年(2011~2015)呈现爆炸式的成长。


二.  基础知识与工艺流程

MIM为金属粉末注射成型(MetalInjection Molded)的简称,是一种将传统粉末冶金与塑料注射成型工艺相结合的高新近净成形技术。

金属粉末注射成型技术是塑料成型工艺学、高分子化学、粉末冶金工艺学和金属材料学等多学科渗透与交叉的产物。MIM技术克服了传统粉末冶金制品密度低、材质不均匀、机械性能不高、不易成型薄壁复杂件的缺点,适合大批量生产形状复杂、高精度、高性能要求的小型金属零部件。

 其流程如下图所示:

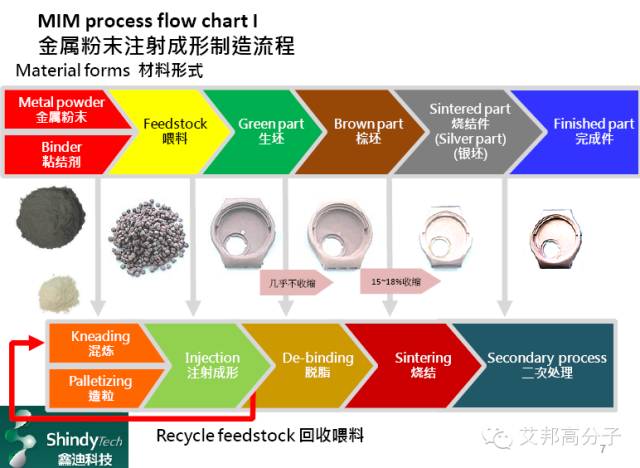

图:MIM流程图,来源于鑫迪科技

MIM全制程工序多,涉及的加工工艺主要有:

1.混炼:将微细的金属粉末与有机粘结剂均匀混合,成为具有良好流变性能的注射料;

2.成型:采用先进的MIM专用注射机将注射料注入具有零件形状的模腔中形成坯件(生胚)。该工艺步骤类似于塑料注射成型;

3.脱粘:通过化学溶剂溶解和热分解等方法将粘结剂从生坯中去除,成为灰坯;

4.烧结:将灰坯在一定的气氛下,加热到低于其中基本成分熔点的温度下保温,使得烧结体强度和密度增加,成为具有良好物理和力学性能的制品和材料;

5.后处理:最后根据产品需要,进行后续加工,比如热处理、表面处理等。


三.  MIM产业链及相关代表企业

为了更加形象的展示MIM产业链,我们画出如下示意图:



1、原料企业



图:巴斯夫喂料,艾邦高分子拍摄

目前巴斯夫的喂料仍是评价最高的,但价格还是很贵。为此,国内很多企业尝试自己生产喂料,但门槛高,质量稳不稳定只有自己知道了。金属粉末方面,316L/17-4PH不锈钢粉末物美价廉,国内用量巨大;粘结剂比较透明化,大部分能在淘宝上买到。

原材料相关企业:

巴斯夫、山特维克、卡彭特、ATMIX、安泰、龙鼎、微纳宝德、中泰合金、江苏天一、有色金属研究院、深圳卡德姆、飞而康、陕西东吉、云天化、恒基粉末、江西悦安、中和特种磁性材料、大陆塑天、铂科新材料、威泰克斯粉末冶金、苏州豪昇粉末、玉溪大红山矿业、浙江泰堡、深圳宝瑄、深圳金丰泰、东方智盈、卡德姆科技、苏州瑞邦陶瓷新材料、奇胜塑胶、宗茂塑胶、鞍山铸诚耐磨有限公司、飞而康


2、设备

经过近几年的快速发展,国内MIM相关设备在国内市场占有率可观,很多国外设备价格太高,在国内卖不动。

相关设备有:

1)混炼造粒机(不完全统计):

温克沃斯(Winkworth,英国)、青岛亘易隆机械、利拿实业、广东泓利机器有限公司、江苏新达科技、东莞烨桥机械、东莞昶丰、东莞市开研机械、湖南久泰冶金


2)注塑机(含经销商,不完全统计):

阿博格、日刚JSW、深圳兴荣精密、日精、海天长飞亚、Dynacast、迪嘉机械、台茂机械、东莞信旭自动化、东莞台富机械、广东威亚精密、伊之密、乐星机械、沙迪克、青岛亘易隆机械

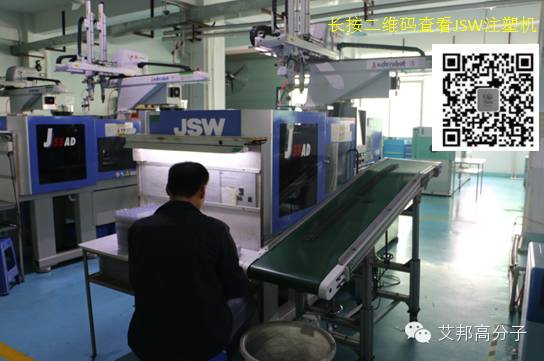

图:JSW日钢MIM专用注塑机

脱脂炉(不完全统计):

星特烁科技有限公司(硝酸催化)、沈阳北真真空科技有限公司(脱脂烧结一体)、宁波斯百睿、深圳汇腾、广州市巴斯特(中国)科技、湖南顶立科技有限公司(脱脂烧结一体化)。

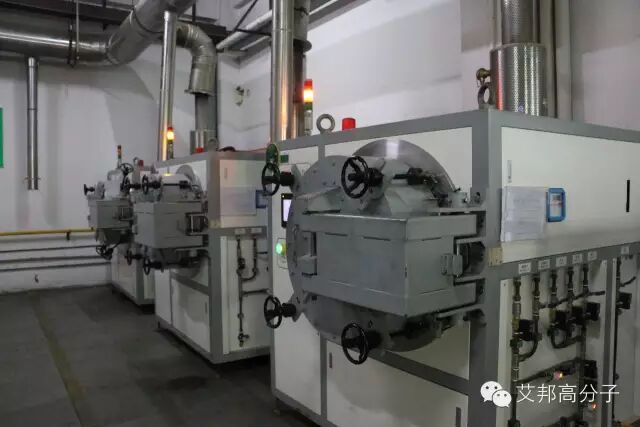

图:星特烁硝酸催化脱脂炉

4)烧结炉:

宁波恒普、德国克莱默、伊利诺工业窑炉有限公司(正压)、易普森工业炉(上海)有限公司、宁波岛津真空技术开发有限公司、纳博热(上海)工业炉有限公司


5)破碎机:

青岛亘易隆机械、三创塑机


6)模拟软件:

模拟软件:SIGMA/ 台灣代理虎门科技(CADMEN)、台湾科盛。


7)研究机构:

中南大学、北京航空院、广州有色院、上海交通大学、同济大学、南方科技大学、北京科技大学。

3、制品企业(不完全统计)



图:MIM工厂分布图

我国MIM制造厂主要分布在5个地方:珠三角、长三角、北京及周边地区、西北地区和台湾地区

MIM制造厂

安泰海美格、深圳富优驰、欧达可、民鑫、中宇密姆科技、福永圣飞斯、宝田精工、正和忠信、成铭电子、华晶科技、环炬科技、采研、全亿大、昶联、耀威粉末、上海富驰

安泰美科、常州精研、常州瑞声、瑞德科技、杭州安费诺、一火科技、米莫科技、昆山好岩石、爱普生、北京嘉润、北京三环、山东金珠、北京翔鸣博瑞新材、

富士康(廊坊、晋城)、金运来科技、英捷高科、米莫金属科技、恒宝表业、上杉科技、深圳正励信精密五金、艺丰科技、河南强信粉末冶金、南京恒缇电子、新泰兴

长安竣奇五金、杭州佰暉科技、鸿日达集团/捷皇电子、汇锋机械五金厂、惠州葛雷固普/苏州葛雷固普、江苏爱仕特、昆山米泰克、昆山思瑞奕、上海磐宇、深圳圣飞斯

深圳宏景精密、深圳金颜鑫、深圳精鑫五金、深圳新聚成、松上品悦、苏州中宝复合材料、天驰集团、天津华众鑫、兴科电子、烟台三环科技、一火科技、湖南菲德克

湖南久泰科技、南京恒缇电子、民鑫新材料、深圳石金科技、苏州豪昇粉末、意瑞纳米科技、昆山博尔斯科技(一定还有很多企业未列举到,欢迎补充


4、终端企业


终端企业的类型有:手机主机厂、医疗器械制造商、汽车主机厂、航天航空、钟表(、IT数码、家用电器、军工业以及代加工厂。

终端企业

比如说:华为、中兴、魅族、酷派、MEIZU、步步高、OPPO、金立、康佳、华硕、HTC、联想、小米、天宇、海尔、海信、富士康、比亚迪、三星、纬创力、光宝移动、广达、英业达、仁宝、纬创、微星、捷普绿点、和硕、赫比、乐金。


四.  MIM国内产值及应用领域

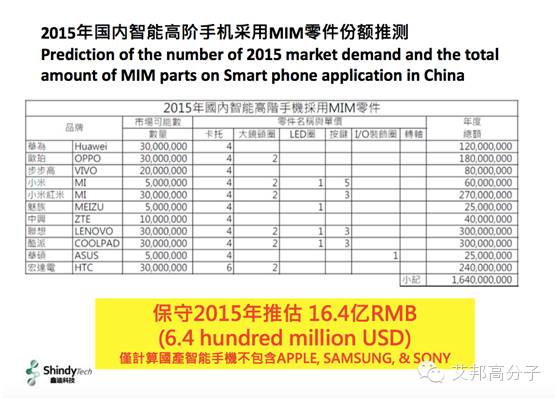

图:2015年国内MIM市场,来源于鑫迪科技

近几年,MIM市场在智能手机的带动下飞速发展,手机用MIM件是最大的一块市场。由上图统计,2015年MIM在手机领域约有16.4亿的产值。

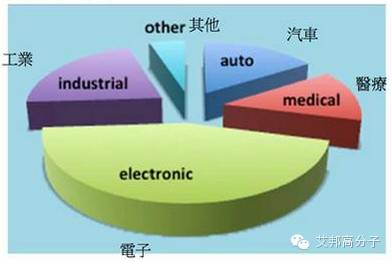

图:国内MIM应用分布,来源于中国无机粉末注射成形网

在我国,MIM在电子领域应用最广,其次是工业、汽车、医疗,我们看看这些领域具体都有哪些产品:

电子:电脑(铰链、连接器、散热器)、手机铰链、振动器

工业:泵、外壳、配件、锁

汽车:涡轮增压器、摇臂

医疗:外科手术刀具

航空航天:进气口、喷嘴、连杆

枪械:触发器、防护装备、主轴

消费品:珠宝、箱包、标志
