军用耐高温材料、5G光通讯材料、高压开关用电工合金、电加工电极、微电子材料
电子封装技术材料优点
· 高强度
· 高比重
· 耐高温
· 耐电弧烧蚀
· 导电电热性能好
材料特性
|
钨铜合金 |
密度/g·cm⁻³ |
热导率/W·M⁻¹·K⁻¹ |
热膨胀系数 /10⁻⁶/℃ |
|
90W-10Cu |
>16.7 |
>160 |
6.9 |
|
85W-15Cu |
>15.9 |
>170 |
7.2 |
|
80W-20Cu |
>15.2 |
>180 |
8.4 |
运用于数据中心服务器、卫星等散热相关核心部件。
物理与力学性能
| 密度 | ≥8.7g/cm³ | |
| 屈服强度 | 280 MPa | |
| 抗拉强度 | - | |
| 延伸率 | - | |
| 硬度 | 烧结态70HV;热处理 100HV | |
| 热导率 | ~250 W/(m·K) |
物理与力学性能
| 密度 | ≥8.5g/cm³ | |
| 屈服强度 | 69 MPa | |
| 抗拉强度 | 207MPa | |
| 延伸率 | ~30% | |
| 热导率 | 330 W/(m·K) |
软磁材料、永磁材料、塑磁材料
软磁材料：
铁钴合金居里点高，饱和磁化强度高
使用场景主要是高饱和磁化强度和高温软磁材料
注射成形主要研究Fe-35Co和Fe-50Co
永磁材料：
·采用成型-充磁一体化设计 与 脱脂烧结优化工艺 技术，制备高性能MIM钕铁硼磁体。
·采用粉末冶金工艺制备全牌号烧结钕铁硼磁体
将由烧结钕铁硼与MIM 钕铁硼协同开发研发，针对未来高端制造与智能装备的性能天花板与精密极限，二者以 “高性能主力 + 精密化先锋” 的互补格局，成为新能源、人形机器人、低空经济、尖端医疗与半导体装备的核心磁功能基石。
塑磁材料：
依托精密注塑成型工艺，通过高分子基体与高磁能积永磁粉体的界面改性与均匀分散，制备高磁性能、力学强度与成型精度的深度耦合的塑胶磁体，适用于微型化、高精度、高可靠性的新一代传感器、伺服电机、精密驱动与智能执行器系统应用材料。
(高抛光316L、加硬的316L、 F75、TC4、904L等)
高抛光不锈钢制作要点：
选用专用粉末，加特殊工艺处理
自研专用的粘结剂配方
可以开发高硬度的316L制品，硬度达到200HV以上，外观达到镜面抛光效果。
材料特性
|
项目 |
描述 |
密度g/cm^3 |
抗拉强度(σb)/Mpa |
屈服强度(σs)/Mpa |
延伸率(δ)/% |
硬度/ HV |
|
1 |
TC4 |
≥4.38 |
≥1000 |
≥950 |
≥10 |
≥300 |
|
2 |
SUS316L |
≥7.90 |
≥500 |
≥180 |
≥50 |
≥120 |
|
3 |
SUS316LH |
≥7.90 |
≥600 |
≥250 |
≥50 |
≥180 |
|
4 |
F75 |
≥7.90 |
≥800 |
≥550 |
≥10 |
≥280 |
|
5 |
SUS904L |
≥7.90 |
≥520 |
≥280 |
≥23 |
≥250 |
材料:17-4PH Fe-8Ni Fe-4Ni 420 Ti-6Al-4V
非晶合金、超高强钢、高温镍基合金
性能要求：
转轴对材料性能要求是一个组合方案：高强度的，轻质高强的， 耐腐蚀性强的，无磁的，绝缘的，性价比最优的等等
屈服强度高：个别零部件大于1600MPa
耐磨性能好（硬度高）：大于HV400或者HRC45 n轻量化：轻量化材料，轻质高强，提升性能，减重
绝缘性：部分转轴有绝缘和耐磨双重要求（陶瓷）
材料特性
|
|
密度(g/cm3) |
屈服强度(MPa) |
抗拉强度(MPa) |
延伸率(%) |
硬度 |
|
17-4PH（热处理） |
7.68 |
1000 |
1100 |
>6 |
350-450 HV |
|
Fe-8Ni（热处理） |
7.7 |
1100 |
1250 |
<1 |
400-550 HV |
|
420（热处理） |
7.6 |
1200MPa |
1380MPa |
<1 |
≥45HRC |
|
Ti-6Al-4V |
4.35 |
900 |
950 |
>10 |
350 HV |
|
高强钢（热处理） |
7.68 |
1600 |
1700 |
≥5 |
470-550 HV |
|
非晶合金（锆基） |
6.3 |
—— |
2200 |
<1 |
500 HV |
|
氧化锆陶瓷 |
6.1 |
—— |
700 |
<1 |
1300 HV |
传动机构、穿戴电子、其它机构件、箱包装饰
铝合金的优势：
· 结构复杂机构件成本相对其它加工工艺更有优势
· 减少能耗的损失， 几乎材料零浪费
· MIM铝合金在传统基本上，在材料，工艺的成熟度都可复制，且MIM铝合在表面处理上在阳极基础上可扩展PVD，电镀等表面处理
铝合金材料性能
| MIM 6061 | 密度 g/cm3 | 维氏硬度 HV | 屈服强度 MPa | 抗拉强度 MPa | 延伸率 % | 导电率IACS | 导热系数W/(m2 K) | 镜面抛光 | 盐雾 | PVD | 阳极氧化 |
| 烧结态 | 2.68±0.01 | 50±5 | 78 | 158 | 26 | 47.1 | 136 | OK | 48h | OK | OK |
| T6（强化热处理态） | 2.68±0.01 | 105±5 | 296 | 335 | 6 | 40.9 | \ | OK | \ | OK | OK |
产品特点：· 低密度 · 高比强度 · 生物相容性 · 高温性能 · 耐腐蚀性
钛合金进行注射成形具有以下难点：
· 在高温下化学性质活泼，容易被杂质污染
· 机械性能对杂质高度敏感

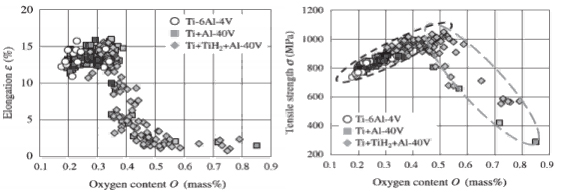

氧含量对Ti-6Al-4V合金力学性能的影响
材料性能
|
CP-Ti |
|
|
|
密度/Density |
≥4.35 g ·cm-3 |
|
|
硬度/Hardness |
180-240 HV1 |
|
|
屈服强度/Yield Strength |
≥450 MPa |
|
|
抗拉强度/Tensile Strength |
≥510 MPa |
|
|
延伸率/Elongation |
≥10% |
|
|
Ti6Al4V |
|
|
|
密度/Density |
≥4.35 g ·cm-3 |
|
|
硬度/Hardness |
300-380 HV1 |
|
|
屈服强度/Yield Strength |
≥900 MPa |
|
|
抗拉强度/Tensile Strength |
≥1000 MPa |
|
|
延伸率/Elongation |
≥10% |
|
粉末注射成形生产的Ti-6Al-4V合金的力学性能和显微结构
华研MIM钛合金特色：
能够在石墨加热场的炉中烧结钛合金的公司专有的原料配方和加工技术
良好控制的杂质水平，精心调整的微观结构，优异的性能
